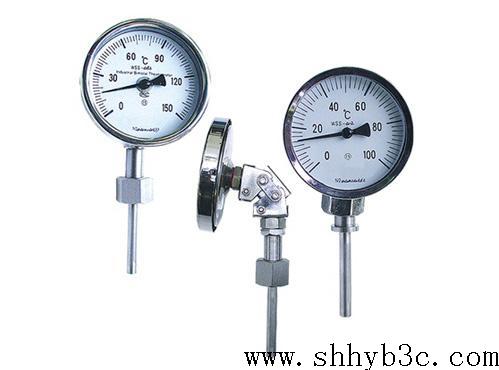

WSS-581双金属温度计 上海自仪三厂
产品简介：
WSS-581双金属温度计是一种适合测量中、低温的现场检测仪表，可用来直接测量气体、液体和蒸汽的温度。该温度计从设计原理及结构上具有防水、防腐蚀、耐 震动、直观、易读数、无汞害、坚固耐用等特点，能在工作温度超过给定值时，自动发出控制信号切断电源或报警。可取代其它形工的测温仪表，广泛应用于石油、 化工、机械、船舶、发电、纺织、印染等工业和科研部门。
技术参数：
产品执行标准：
JB/T8803-1998
GB3836-83
标度盘公称直径：60、100、150
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
角度调整误差： 角度调整误差 应不超过其量程的1.0％
回差： 温度计回差应不大于基本误差限的绝对值
重复性： 温度计重复性极限范围切应不大于基本误差限绝对值的1／2
产品特点
无汞害，易读数，坚固耐震。
保护管材为1Gr18Ni9Ti不锈钢和钼二钛，承压、防腐能力强。
抽芯式温度计可不停机短时间维护或更换机芯。
轴向型、径向型、135º型、万向型等品种齐全，适应于各种现场安装的需要。
使用和维护
1. WSS系列双金属温度计在保管、安装、使用及运输过程中，应尽量避免碰撞保护管，切勿使保 .护管弯曲、变形。安装时，严禁扭动仪表外壳。
2. 仪表应在-30℃～80℃的环境温度内正常工作。
3. 仪表经常工作的温度最好能在刻度范围的1/2～3/4处。
测温范围
WSS温度计测温范围、精度等级、分度值、保护管直径及最小插入深度见下表。
测温范围 | 精度等级 | 分度值℃ | 最小插入深度Lmin（mm） |
Φ6 | Φ8 | Φ10 |
-40℃～80℃ | 1.5 | 2 | 45 | 55 | 60 |
0℃～50℃ | 1.5 | 1 | 110 | 130 | 140 |
0℃～100℃ | 1.5 | 2 | 55 | 65 | 70 |
0℃～150℃ | 1.5 | 2 | 40 | 45 | 50 |
0℃～200℃ | 1.5 | 5 | 30 | 35 | 40 |
0℃～300℃ | 1.5 | 5 | 50 | 60 | 60 |
0℃～400℃ | 1.5 | 10 | 40 | 50 | 50 |
0℃～500℃ | 1.5 | 10 | 35 | 40 | 40 |
0℃～600℃ | 1.5 | 10 | 30 | 35 | 35 |
可定做 | 1.0 | * | * | * | * |
注:
1.温度表的插入深度L必须大于Lmin，L可供选择的系列为：100，150，200，250，300，400，500，750，
1000，1250，1500，2000等，也可根据用户需要特制。
2.保护管直径为Φ6、Φ8的该系列温度计，其时间常数不超过40秒，直径为Φ10时，时间常数不超过30秒。
3.保护管采用不锈钢1Cr18Ni9Ti制造，在常温下最高工作压力为6.4MPa
选型方法
型号 | 类别 | 表头直径 | 护管形式 | 安装方式 | 防腐形式 | 安装螺纹 | 说明 |
WSS- |
| 金属膨胀式温度计 |
| A |
| 外露式螺纹结构 |
X- |
| 带电接点 |
Y |
| 远传功能 |
不标 |
| 单指示 |
| 3 |
| Ø60 |
4 |
| Ø100 |
5 |
| Ø150 |
6 |
| 自定义 |
| 0/0C |
| 轴向型（角形） | 如是抽芯式，需要加注C。如径向抽芯式，应标为1C |
1/1C |
| 径向型（直形） |
2/2C |
| 135º型 |
6/6C |
| 万向转角型 |
8/8C |
| 万向转角型 |
| 0 |
| 无固定装置 |
1 |
| 可动外螺纹 |
2 |
| 可动内螺纹 |
3 |
| 固定外螺纹 |
4 |
| 固定法兰 |
5 |
| 凸装 |
| J |
| 户外型（铝合金表壳） |
F（W） |
| 钼二钛保护管、防腐树脂漆 |
| 1 | M16×1 |
2 | M16×1.5 |
3 | M27×2(外) |
4 | M27×2(外) |
5 | G1/2 |
6 | G3/4(外) |
7 | G3/4(内) |
8 | M18×1.5 |
|
|
|
|
|
|
|
|
|
|
WSS- | X | 5 | 2 | 3 | J | 8 | 完整选型 |
型号及规格
轴向型双金属温度计
型号 | 测温范围℃ | 精度等级 | 保护管材料 | 规格 | 安装固定装置 |
D | L |
WSS-300 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500
| 1．5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 | 无固定装置 |
WSS-400 | Φ100 |
WSS-500 | Φ150 |
WSS-301 | Φ60 | 可动外螺纹 |
WSS-401 | Φ100 |
WSS-501 | Φ150 |
WSS-302 | Φ60 | 可动内螺纹 |
WSS-402 | Φ100 |
WSS-502 | Φ150 |
WSS-303 | Φ60 | 固定螺纹 |
WSS-403 | Φ100 |
WSS-503 | Φ150 |
WSS-304 | Φ60 | 固定法兰 |
WSS-404 | Φ100 |
WSS-504 | Φ150 |
WSS-305 | Φ60 | 卡套螺纹 |
WSS-405 | Φ100 |
WSS-505 | Φ150 |
WSS-306 | Φ60 | 卡套法兰 |
WSS-406 | Φ100 |
WSS-506 | Φ150 |
径向型双金属温度计
型号 | 测温范围℃ | 精度等级 | 保护管材料 | 规格（mm） | 安装固定装置 |
D | L |
WSS-310 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1．5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 | 无固定装置 |
WSS-410 | Φ100 |
WSS-510 | Φ150 |
WSS-311 | Φ60 | 可动外螺纹 |
WSS-411 | Φ100 |
WSS-511 | Φ150 |
WSS-312 | Φ60 | 可动内螺纹 |
WSS-412 | Φ100 |
WSS-512 | Φ150 |
WSS-313 | Φ60 | 固定螺纹 |
WSS-413 | Φ100 |
WSS-513 | Φ150 |
WSS-314 | Φ60 | 固定法兰 |
WSS-414 | Φ100 |
WSS-514 | Φ150 |
WSS-315 | Φ60 | 卡套螺纹 |
WSS-415 | Φ100 |
WSS-515 | Φ150 |
WSS-316 | Φ60 | 卡套法兰 |
WSS-416 | Φ100 |
WSS-516 | Φ150 |
135º型双金属温度计
型号 | 测温范围℃ | 精度等级 | 保护管材料 | 规格(mm) | 安装固定装置 |
D | L |
WSS-420 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1．5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | 无固定装置 |
WSS-520 | Φ150 |
WSS-421 | Φ100 | 可动外螺纹 |
WSS-521 | Φ150 |
WSS-422 | Φ100 | 可动内螺纹 |
WSS-522 | Φ150 |
WSS-423 | Φ100 | 固定螺纹 |
WSS-523 | Φ150 |
WSS-424 | Φ100 | 固定法兰 |
WSS-524 | Φ150 |
WSS-425 | Φ100 | 卡套螺纹 |
WSS-525 | Φ150 |
WSS-426 | Φ100 | 卡套法兰 |
WSS-526 | Φ150 |
万向型双金属温度计
型号 | 测温范围℃ | 精度等级 | 保护管材料 | 规格 | 安装固定装置 |
D | L |
WSS-480 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500 | 1．5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | 无固定装置 |
WSS-580 | Φ150 |
WSS-481 | Φ100 | 可动外螺纹 |
WSS-581 | Φ150 |
WSS-482 | Φ100 | 可动内螺纹 |
WSS-582 | Φ150 |
WSS-483 | Φ100 | 固定螺纹 |
WSS-583 | Φ150 |
WSS-484 | Φ100 | 固定法兰 |
WSS-584 | Φ150 |
WSS-485 | Φ100 | 卡套螺纹 |
WSS-585 | Φ150 |
WSS-486 | Φ100 | 卡套法兰 |
WSS-586 | Φ150 |
